在構建計算機信息網絡時,選擇合適的拓?fù)浣Y(jié)構是設計的基礎與關鍵。局域網中常用的拓?fù)浣Y(jié)構主要有星型、環形和總線型三種,每種結構都有其獨特的特點、優缺點及適用場景。理解這些基本拓?fù)浣Y(jié)構,對于設計高效、可靠且易于維護的網絡至關重要。

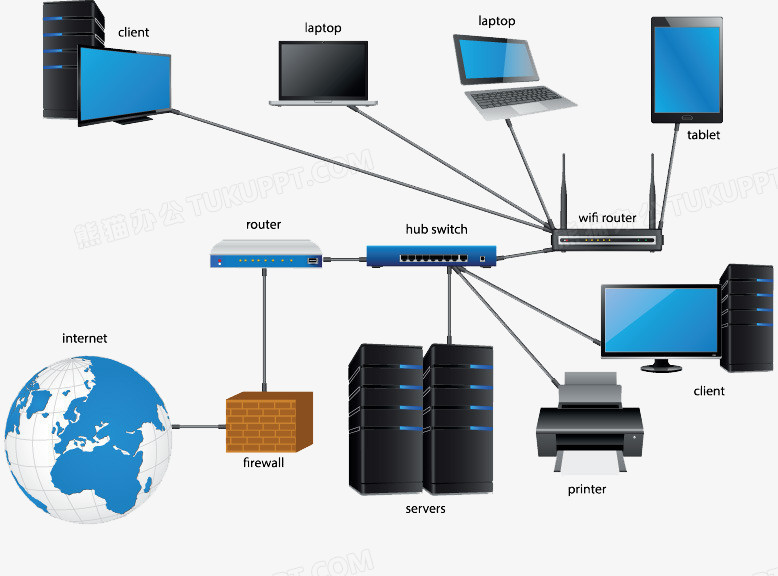

星型拓?fù)涫悄壳熬钟蚓W(wǎng)中最流行、應用最廣泛的結構。其核心特征是所有網絡節點(如工作站、服務器等)都通過獨立的鏈路直接連接到一個中央設備,通常是交換機或集線器。
優點:
- 易于安裝與維護: 節點的增減或故障排查通常只影響該節點本身,便于集中管理。
- 高可靠性: 單個節點的故障不會波及其他節點,中央設備的冗余設計可以進一步提升網絡健壯性。
- 性能穩定: 每個節點獨享到中央設備的信道帶寬,避免了沖突。
缺點:
- 中央節點依賴性強: 中央設備一旦故障,整個網絡將癱瘓。
- 成本較高: 需要更多的電纜和中央設備。
適用場景: 現代辦公網絡、企業網絡、家庭網絡等絕大多數有線以太網環境。
環形拓?fù)渲校鞴?jié)點通過通信介質串聯形成一個閉合的環。數據沿環單向或雙向傳輸,每個節點都充當一個中繼器,接收并轉發信號。令牌環網絡是此結構的經典實現。
優點:
- 傳輸路徑確定,無沖突: 在令牌傳遞機制下,網絡訪問有序,實時性較好。
- 電纜用量相對節省: 拓?fù)浜?jiǎn)潔。
缺點:
- 可靠性差: 環上任一節點或一段鏈路的故障都可能導致整個網絡中斷。
- 網絡擴展與重新配置復雜: 增加或移除節點需要中斷網絡。
- 故障診斷困難: 需要逐段排查。
適用場景: 現已較少用于新建局域網,但在一些對實時性有特殊要求的工業網絡或舊有系統中仍有應用。
總線型拓?fù)涫褂靡粭l公共的主干電纜(總線)作為傳輸介質,所有網絡節點都通過相應的接口直接連接到這條總線上。
優點:
- 結構簡單,易于布線: 所需電纜長度最短,初期成本低。
- 易于擴展: 在總線上添加新節點相對方便。
缺點:
- 故障隔離困難: 總線任何一點的斷裂或故障都會導致整個網絡癱瘓。
- 沖突概率高: 采用CSMA/CD等競爭機制時,網絡負載重時性能下降明顯。
- 診斷與隔離故障困難: 需逐段檢測。
適用場景: 早期的小型以太網(如10Base2,10Base5),現已基本被星型結構取代。
在實際的計算機信息網絡設計中,拓?fù)浣Y(jié)構的選擇并非孤立的。設計者需要綜合考量以下因素:
值得注意的是,現代大中型局域網很少采用單一的純粹拓?fù)洹8R?jiàn)的是混合型拓?fù)?/strong>,它結合了多種基本結構的優點。例如,星型-總線型(多個星型網絡通過總線主干連接)或星型-環形(交換機自身內部可能采用環形背板)結構。核心-匯聚-接入的三層網絡架構,其物理連接通常是分層的星型結構,而在邏輯上可能采用其他技術來優化路徑和冗余。
隨著無線局域網(WLAN)的普及,其網狀(Mesh)拓?fù)?/strong>也在特定場景(如無線回傳、物聯網)中發揮著重要作用。
星型、環形和總線型是局域網設計的三種基本藍圖。其中,星型拓?fù)鋺{借其卓越的可靠性、可管理性和可擴展性,已成為有線局域網事實上的標準。網絡設計者應在深刻理解這些基礎結構特性的前提下,結合具體業務需求和技術發展趨勢,設計出最適宜的物理與邏輯網絡架構。
